電梯安裝小型卷揚機吊裝方案

保定徐水某新建小區需要安裝20臺井道電梯，電梯安裝高度在48米，需要把要用的電梯配件設備軌道等物料運送到48米高的樓頂，使用卷揚機進行吊裝。為確保安全，我公司河北冀力索具將根據現場具體情況，編輯此方案，客服不利因素，合理設計工藝，并分享給大家。

一、卷揚機安裝要求：

（1）位置:

司機視線好、地勢高出；

距離起吊出不小于15米。

司機仰視角不大于45°；

距離前面?zhèn)€導向滑輪不小于20倍的卷筒長度。

鋼絲繩盡量不穿越道路。

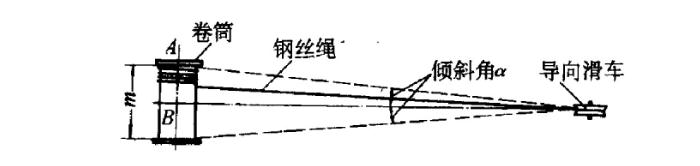

卷揚機與導向滑車距離示意圖

鋼絲繩從卷筒下方繞入，在卷筒上的存繩量不小于四圈。

固定：可采用以下幾種固定方式

現場采用李莊錨固法。因裝置東側地面為洋灰地面，可在地面上砸樁拉固，砸樁深度1.5米，通過鋼絲繩拉鎖與卷揚機固定。

卷揚機固定4種方法

二、小型卷揚機參數以及性能核算

本次電梯吊裝現場用小型卷揚機額定拉力：10KN，即提重為1噸。額定繩速：16米/分。單繩吊裝。外形尺寸760×330×400；鋼絲繩直徑8mm；整機質量80KG；

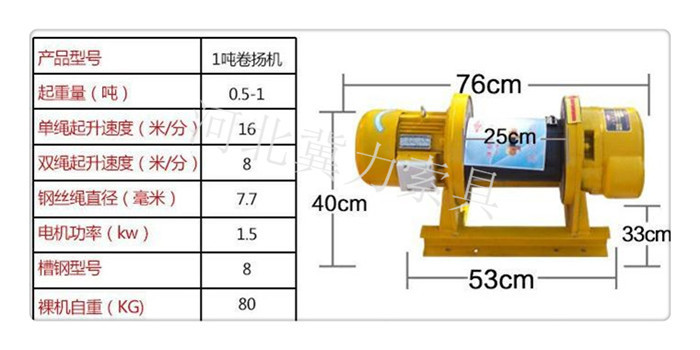

1噸卷揚機規格型號圖

（2）現場到貨各電梯零部件大超質量為250Kg，8個的鋼絲繩承載完全沒有問題。

（3）樓頂卷揚機固定支架廠家自帶，已經進行受力核算，此處不進行重復計算。

（4）吊裝物為電梯零部件，根據到貨清單，到貨零部件規格大為510mm×410mm×400mm，通過纜風繩###吊裝物與繩索間的距離，所以不會撞繩。

（5）為防止鋼絲繩脫落，需在吊臂頂端滑輪處增設行程限位器，即在軌道的端頭安裝一個固定的極限位置擋板，當鋼絲繩運行到這個位置時，該限位器會壓下限位開關，切斷主控電路，變幅電機停車，達到限位作用。

三、小型卷揚機吊裝電梯配件注意事項

1）操作人員必須熟悉卷揚機的性能、結構，有實際操作經驗，并且定人定崗。

2）上、下工作人員聯絡信號采用對講機，吊運施工器具應使用吊籃。 

3）建筑卷揚機的電器裝置應由專業電工負責安裝、修理和拆除，以及日常檢查工作。 

4）卷揚機操作前，應先進行試車，地錨、制動、防護裝置、電器線路、視線等確認安全后，方可操作。 

5）工作時，要有專人監控吊運情況，吊籠應平緩上升，若有搖擺、碰撞現象應立即停止吊運，立即檢查吊裝設備的安全情況，以及吊籠的平衡狀態，無誤后方可吊運。 

6）卷揚機運轉時，動作應平穩均勻，起吊重物時應先緩慢吊起，當吊繩已拉緊時，嚴禁猛搖式突然起動加速，并應檢查繩扣及物件的捆綁是否結實、牢靠。嚴禁超負荷使用卷揚機、不得將重物懸于半空，除了進出料樓層，其余樓層電梯井防護門應防護完善。 

7）卸貨時，用工具打開電梯井道安全門，打開后及時用事先準備好的鋼筋欄桿檔在電梯井道口處，為卸貨做好準備。當貨物到達本樓層并超過二米時，用對講機叫停，待貨物停穩后用鋼筋鉤鉤住貨物用力朝回拉，在拉的過程中用對講機指揮機房內的操作人員逐步下鉤，在下的同時把鋼筋欄桿逐步退出，貨物放穩停好后方能卸貨。卸貨完后吊鉤收起及時恢復鋼筋欄桿，卸貨人員必須使用安全帶。

此次使小型卷揚機吊裝電梯配件方案只是給大家展示了其中一小部分，更多方案詳情下篇文章會為大家繼續講解，如果小伙伴們迫不及待需要查看完整方案，可以聯系我們客戶人員或者下方留言，廠家便會給您發一份詳細吊裝方案。
